ימפּראַפּער פּייפּינג פּלאַן / אויסלייג קענען פירן צו פּראָבלעמס אַזאַ ווי הידראַוליק ינסטאַביליטי און קאַוויטאַטיאָן אין די פּאָמפּע סיסטעם. צו פאַרמייַדן קאַוויטאַטיאָן, פאָקוס זאָל זיין געשטעלט אויף די פּלאַן פון די סאַקשאַן פּייפּינג און סאַקשאַן סיסטעם. קאַוויטאַטיאָן, ינערלעך רעסירקולאַטיאָן און לופט ענטראַינמאַנט קענען פירן צו הויך לעוועלס פון ראַש און ווייבריישאַן, וואָס קענען שעדיקן סתימות און בערינגז.

פּאָמפּע סערקיאַליישאַן ליניע

ווען אַ האָריזאָנטאַל שפּאַלטן פאַל פּאָמפּע מוזן אַרבעטן אין פאַרשידענע אַפּערייטינג פונקטן, אַ סערקיאַליישאַן שורה קען זיין פארלאנגט צו צוריקקומען טייל פון די פּאַמפּט פליסיק צו די פּאָמפּע סאַקשאַן זייַט. דאָס אַלאַוז די פּאָמפּע צו פאָרזעצן צו אַרבעטן יפישאַנטלי און רילייאַבלי ביי די BEP. צוריקקומען טייל פון די פליסיק וויסט עטלעכע מאַכט, אָבער פֿאַר קליין פּאַמפּס, די ווייסטאַד מאַכט קען זיין נעגלאַדזשאַבאַל.

די סערקיאַלייטינג פליסיק זאָל זיין געשיקט צוריק צו די סאַקשאַן מקור, נישט צו די סאַקשאַן שורה אָדער פּאָמפּע ינלעט רער. אויב עס איז אומגעקערט צו די סאַקשאַן שורה, עס וועט פאַרשאַפן טערביאַלאַנס אין די פּאָמפּע סאַקשאַן, קאָזינג אַפּערייטינג פּראָבלעמס אָדער אפילו שעדיקן. די אומגעקערט פליסיק זאָל לויפן צוריק צו די אנדערע זייַט פון די סאַקשאַן מקור, נישט צו די סאַקשאַן פונט פון די פּאָמפּע. וסואַללי, צונעמען באַפלע עריינדזשמאַנץ אָדער אנדערע ענלעך דיזיינז קענען ענשור אַז די צוריקקומען פליסיק טוט נישט פאַרשאַפן טערביאַלאַנס אין די סאַקשאַן מקור.

פּאַראַלעל אָפּעראַציע

ווען אַ איין גרויס האָריזאָנטאַל שפּאַלטן פאַל פּאָמפּע איז ניט פיזאַבאַל אָדער פֿאַר זיכער הויך לויפן אַפּלאַקיישאַנז, קייפל קלענערער פּאַמפּס זענען אָפט פארלאנגט צו אַרבעטן אין פּאַראַלעל. פֿאַר בייַשפּיל, עטלעכע פּאָמפּע מאַניאַפאַקטשערערז קען נישט קענען צו צושטעלן אַ גרויס גענוג פּאָמפּע פֿאַר אַ גרויס לויפן פּאָמפּע פּעקל. עטלעכע סערוויסעס דאַרפן אַ ברייט קייט פון אַפּערייטינג פלאָוז ווו אַ איין פּאָמפּע קען נישט פונקציאָנירן עקאַנאַמיקלי. פֿאַר די העכער רייטאַד באַדינונגס, סייקלינג אָדער אַפּערייטינג פּאַמפּס אַוועק פון זייער BEP קריייץ באַטייטיק ענערגיע וויסט און רילייאַבילאַטי ישוז.

ווען פּאַמפּס זענען אַפּערייטאַד אין פּאַראַלעל, יעדער פּאָמפּע טראגט ווייניקער לויפן ווי עס וואָלט געווען אויב עס וואָלט אַרבעטן אַליין. ווען צוויי יידעניקאַל פּאַמפּס זענען אַפּערייטאַד אין פּאַראַלעל, די גאַנץ לויפן איז ווייניקער ווי צוויי מאָל די לויפן פון יעדער פּאָמפּע. פּאַראַלעל אָפּעראַציע איז אָפט געניצט ווי אַ לעצטע לייזונג טראָץ ספּעציעל אַפּלאַקיישאַן באדערפענישן. פֿאַר בייַשפּיל, אין פילע קאַסעס, צוויי פּאַמפּס אַפּערייטינג אין פּאַראַלעל זענען בעסער ווי דריי אָדער מער פּאַמפּס ארבעטן אין פּאַראַלעל, אויב מעגלעך.

פּאַראַלעל אָפּעראַציע פון ​​פּאַמפּס קענען זיין אַ געפערלעך און אַנסטייבאַל אָפּעראַציע. פּאַמפּס אַפּערייטינג אין פּאַראַלעל דאַרפן אָפּגעהיט סייזינג, אָפּעראַציע און מאָניטאָרינג. די קורוועס (פאָרשטעלונג) פון יעדער פּאָמפּע זאָל זיין ענלעך - 2-3%. קאַמביינד פּאָמפּע קורוועס מוזן בלייַבן לעפיערעך פלאַך (פֿאַר פּאַמפּס פליסנדיק אין פּאַראַלעל, API 610 ריקווייערז אַ קאָפּ פאַרגרעסערן פון בייַ מינדסטער 10% פון די קאָפּ ביי רייטאַד לויפן צו טויט צענטער).

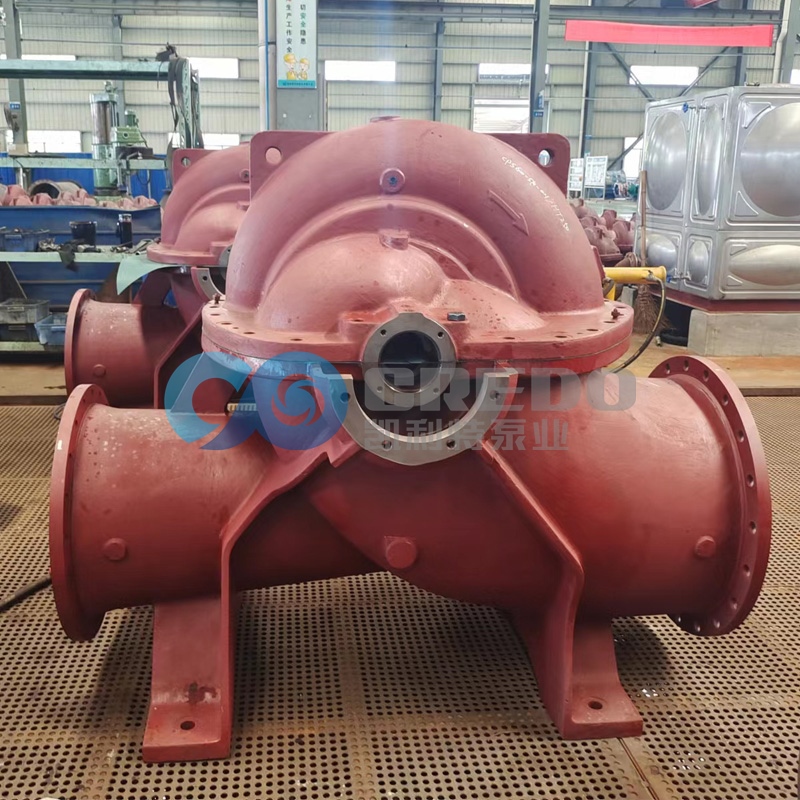

האָריזאָנטאַל שפּאַלטן קאַסע פּאַמפּ פּייפּינג

ימפּראַפּער פּייפּינג פּלאַן קענען לייכט פירן צו יבעריק פּאָמפּע ווייבריישאַן, שייַכעס פּראָבלעמס, פּלאָמבע פּראָבלעמס, צו פרי דורכפאַל פון פּאָמפּע קאַמפּאָונאַנץ אָדער קאַטאַסטראָפיק דורכפאַל.

סאַקשאַן פּייפּינג איז דער הויפּט וויכטיק ווייַל די פליסיק זאָל האָבן די רעכט אַפּערייטינג באדינגונגען, אַזאַ ווי דרוק און טעמפּעראַטור, ווען עס ריטשאַז די פּאָמפּע ימפּעללער סאַקשאַן לאָך. גלאַט, מונדיר לויפן ראַדוסאַז די ריזיקירן פון קאַוויטאַטיאָן און אַלאַוז די פּאָמפּע צו אַרבעטן רילייאַבלי.

רער און קאַנאַל דיאַמעטערס האָבן אַ באַטייטיק פּראַל אויף קאָפּ. ווי אַ פּראָסט אָפּשאַצונג, די דרוק אָנווער רעכט צו רייַבונג איז פאַרקערט פּראַפּאָרשאַנאַל צו די פינפט מאַכט פון די רער דיאַמעטער.

פֿאַר בייַשפּיל, אַ 10% פאַרגרעסערן אין רער דיאַמעטער קענען רעדוצירן קאָפּ אָנווער מיט וועגן 40%. סימילאַרלי, אַ 20% פאַרגרעסערן אין רער דיאַמעטער קענען רעדוצירן קאָפּ אָנווער מיט 60%.

אין אנדערע ווערטער, די רייַבונג קאָפּ אָנווער וועט זיין ווייניקער ווי 40% פון די קאָפּ אָנווער פון דער אָריגינעל דיאַמעטער. די וויכטיקייט פון נעץ positive סאַקשאַן קאָפּ (NPSH) אין פּאַמפּינג אַפּלאַקיישאַנז מאכט די פּלאַן פון די פּאָמפּע סאַקשאַן פּייפּינג אַ וויכטיק פאַקטאָר.

סאַקשאַן פּייפּינג זאָל זיין ווי פּשוט און גלייַך ווי מעגלעך, און די גאַנץ לענג זאָל זיין מינאַמייזד. סענטריפוגאַל פּאַמפּס זאָל טיפּיקלי האָבן אַ גלייַך לויפן לענג פון 6 צו 11 מאל די סאַקשאַן פּייפּינג דיאַמעטער צו ויסמיידן טערביאַלאַנס.

צייטווייליגע סאַקשאַן פילטערס זענען אָפט פארלאנגט, אָבער שטענדיק סאַקשאַן פילטערס זענען בכלל נישט רעקאַמענדיד.

רידוסינג NPSHR

אַנשטאָט צו פאַרגרעסערן די אַפּאַראַט NPSH (NPSHA), פּייפּינג און פּראָצעס ענדזשאַנירז מאל פּרובירן צו רעדוצירן די פארלאנגט NPSH (NPSHR). זינט NPSHR איז אַ פונקציע פון ​​פּאָמפּע פּלאַן און פּאָמפּע גיכקייַט, רידוסינג NPSHR איז אַ שווער און טייַער פּראָצעס מיט לימיטעד אָפּציעס.

די ימפּעללער סאַקשאַן אָריפיס און די קוילעלדיק גרייס פון די האָריזאָנטאַל שפּאַלטן פאַל פּאָמפּע זענען וויכטיק קאַנסידעריישאַנז אין פּאָמפּע פּלאַן און סעלעקציע. פּאַמפּס מיט גרעסערע ימפּעללער סאַקשאַן אָריפיסאַז קענען צושטעלן נידעריקער NPSHR.

אָבער, גרעסערע ימפּעללער סאַקשאַן אָריפיסאַז קען פאַרשאַפן עטלעכע אַפּעריישאַנאַל און פליסיק דינאַמיש פּראָבלעמס, אַזאַ ווי רעסירקולאַטיאָן ישוז. פּאַמפּס מיט נידעריקער ספּידז בכלל האָבן נידעריקער פארלאנגט נפּש; פּאַמפּס מיט העכער ספּידז האָבן העכער פארלאנגט NPSH.

פּאַמפּס מיט ספּעשלי דיזיינד ימפּעללערז מיט גרויס סאַקשאַן אָריפיס קען פאַרשאַפן הויך רעסירקולאַטיאָן ישוז, וואָס ראַדוסאַז עפעקטיווקייַט און רילייאַבילאַטי. עטלעכע נידעריק NPSHR פּאַמפּס זענען דיזיינד צו אַרבעטן מיט אַזאַ נידעריק ספּידז אַז די קוילעלדיק עפעקטיווקייַט איז נישט שפּאָרעוודיק פֿאַר די אַפּלאַקיישאַן. די נידעריק גיכקייַט פּאַמפּס אויך האָבן נידעריק רילייאַבילאַטי.

גרויס הויך דרוק פּאַמפּס זענען אונטערטעניק צו פּראַקטיש פּלאַץ קאַנסטריינץ אַזאַ ווי פּאָמפּע אָרט און סאַקשאַן שיף / טאַנק אויסלייג, וואָס פּריווענץ דער סוף באַניצער צו געפֿינען אַ פּאָמפּע מיט די NPSHR וואָס טרעפן די קאַנסטריינץ.

אין פילע ריפערבישמאַנט / רימאַדלינג פּראַדזשעקס, די פּלאַץ אויסלייג קענען ניט זיין געביטן, אָבער אַ גרויס הויך דרוק פּאָמפּע איז נאָך פארלאנגט אויף פּלאַץ. אין דעם פאַל, אַ בוסטער פּאָמפּע זאָל זיין געוויינט.

א בוסטער פּאָמפּע איז אַ נידעריק גיכקייַט פּאָמפּע מיט אַ נידעריקער NPSHR. די בוסטער פּאָמפּע זאָל האָבן די זעלבע לויפן קורס ווי די הויפּט פּאָמפּע. די בוסטער פּאָמפּע איז יוזשאַוואַלי אינסטאַלירן אַפּסטרים פון די הויפּט פּאָמפּע.

ידענטיפיצירן די גרונט פון ווייבריישאַן

נידעריק לויפן ראַטעס (יוזשאַוואַלי ווייניקער ווי 50% פון די BEP לויפן) קענען פאַרשאַפן עטלעכע פליסיק דינאַמיש פּראָבלעמס, אַרייַנגערעכנט ראַש און ווייבריישאַן פון קאַוויטאַטיאָן, ינערלעך ריסערקולאַטיאָן און לופט ענטראַינמאַנט. עטלעכע שפּאַלטן פאַל פּאַמפּס זענען ביכולת צו אַנטקעגנשטעלנ די ינסטאַביליטי פון סאַקשאַן רעסירקולאַטיאָן ביי זייער נידעריק לויפן רייץ (מאל אַזוי נידעריק ווי 35% פון די BEP לויפן).

פֿאַר אנדערע פּאַמפּס, סאַקשאַן רעסירקולאַטיאָן קענען פּאַסירן בייַ וועגן 75% פון די BEP לויפן. סאַקשאַן רעסירקולאַטיאָן קענען אָנמאַכן עטלעכע שעדיקן און פּיטינג, יוזשאַוואַלי געשעעניש וועגן האַלב וועג אַרויף די פּאָמפּע ימפּעללער בלאַדעס.

ווענטיל רעסירקולאַטיאָן איז אַ הידראָדינאַמיק ינסטאַביליטי וואָס קען אויך פאַלן ביי נידעריק פלאָוז. דעם רעסירקולאַטיאָן קענען זיין געפֿירט דורך ימפּראַפּער קליראַנסיז אויף די ווענטיל זייַט פון די ימפּעללער אָדער ימפּעללער שראַוד. דאָס קען אויך פירן צו פּיטינג און אנדערע שעדיקן.

פארע באַבאַלז אין די פליסיק לויפן קענען אָנמאַכן ינסטאַביליטיז און ווייבריישאַנז. קאַוויטאַטיאָן יוזשאַוואַלי דאַמידזשיז די סאַקשאַן פּאָרט פון די ימפּעללער. די ראַש און ווייבריישאַן געפֿירט דורך קאַוויטאַטיאָן קענען נאָכקרימען אנדערע פייליערז, אָבער דורכקוק פון די אָרט פון פּיטינג און שעדיקן אויף די פּאָמפּע ימפּעללער קענען יוזשאַוואַלי אַנטדעקן די וואָרצל גרונט.

גאַז ענטראַינמאַנט איז פּראָסט ווען פּאַמפּינג ליקווידס נאָענט צו די בוילינג פונט אָדער ווען קאָמפּלעקס סאַקשאַן פּייפּינג ז טורבולאַנס.
