Horizontal Split Case Pump လည်ပတ်မှုကို အကောင်းဆုံးဖြစ်အောင် လုပ်နည်း (Part B)

အမျိုးအစားများ-နည်းပညာဝန်ဆောင်မှု Author: မူရင်း-ဇာစ်မြစ် ထုတ်ဝေချိန်- 2024-09-11
hits: 11

မှားယွင်းသော ပိုက်ဒီဇိုင်း/ အပြင်အဆင်သည် ဘုံဘိုင်စနစ်အတွင်း ဟိုက်ဒရောလစ် မတည်ငြိမ်မှုနှင့် ကာဗိုဟိုက်ဒရော့ဂ် ကဲ့သို့သော ပြဿနာများကို ဖြစ်ပေါ်စေနိုင်သည်။ cavitation ကိုကာကွယ်ရန် suction piping နှင့် suction system ၏ဒီဇိုင်းကိုအာရုံစိုက်သင့်သည်။ Cavitation၊ အတွင်းပိုင်းပြန်လည်ပတ်မှု နှင့် လေဝင်ပေါက်သည် မြင့်မားသော ဆူညံသံနှင့် တုန်ခါမှုတို့ကို ဖြစ်စေနိုင်ပြီး တံဆိပ်များနှင့် ဝက်ဝံများကို ပျက်စီးစေနိုင်သည်။

Pump Circulation Line

အခါ horizontal split case pump မတူညီသော လည်ပတ်မှုနေရာများတွင် လည်ပတ်ရမည်ဖြစ်ပြီး၊ စုပ်ထုတ်ထားသော အရည်၏ အစိတ်အပိုင်းကို ပန့်စုပ်သည့်ဘက်သို့ ပြန်ပို့ပေးရန် လည်ပတ်မှုလိုင်းတစ်ခု လိုအပ်ပါသည်။ ယင်းကြောင့် ပန့်အား BEP တွင် ထိထိရောက်ရောက်နှင့် ယုံကြည်စိတ်ချစွာ ဆက်လက်လည်ပတ်နိုင်စေပါသည်။ အရည်၏ တစ်စိတ်တစ်ပိုင်းကို ပြန်လည်ရယူခြင်းသည် ပါဝါအချို့ကို ဆုံးရှုံးစေသော်လည်း ပန့်သေးသေးများအတွက် ဆုံးရှုံးသွားသော ပါဝါသည် နည်းပါးသွားနိုင်သည်။

လည်ပတ်နေသောအရည်အား စုတ်ယူသည့်လိုင်း သို့မဟုတ် ပန့်အဝင်ပိုက်သို့ မဟုတ်ဘဲ စုပ်ယူသည့်အရင်းအမြစ်သို့ ပြန်ပို့သင့်သည်။ ၎င်းသည် suction line သို့ပြန်သွားပါက၊ ၎င်းသည် pump suction တွင် turbulence ဖြစ်စေပြီး လည်ပတ်မှုပြဿနာများ သို့မဟုတ် ပျက်စီးမှုပင်ဖြစ်စေသည်။ ပြန်လာသောအရည်သည် စုပ်စက်၏ စုပ်ယူသည့်နေရာသို့မဟုတ်ဘဲ စုပ်ယူသည့်အရင်းအမြစ်၏ တစ်ဖက်သို့ ပြန်စီးဆင်းသင့်သည်။ အများအားဖြင့်၊ သင့်လျော်သော baffle အစီအစဉ်များ သို့မဟုတ် အခြားသော အလားတူပုံစံများ သည် စုပ်ယူသည့် အရင်းအမြစ်တွင် ပြန်အရည်များ တုန်လှုပ်ခြင်း မဖြစ်စေကြောင်း သေချာစေနိုင်သည်။

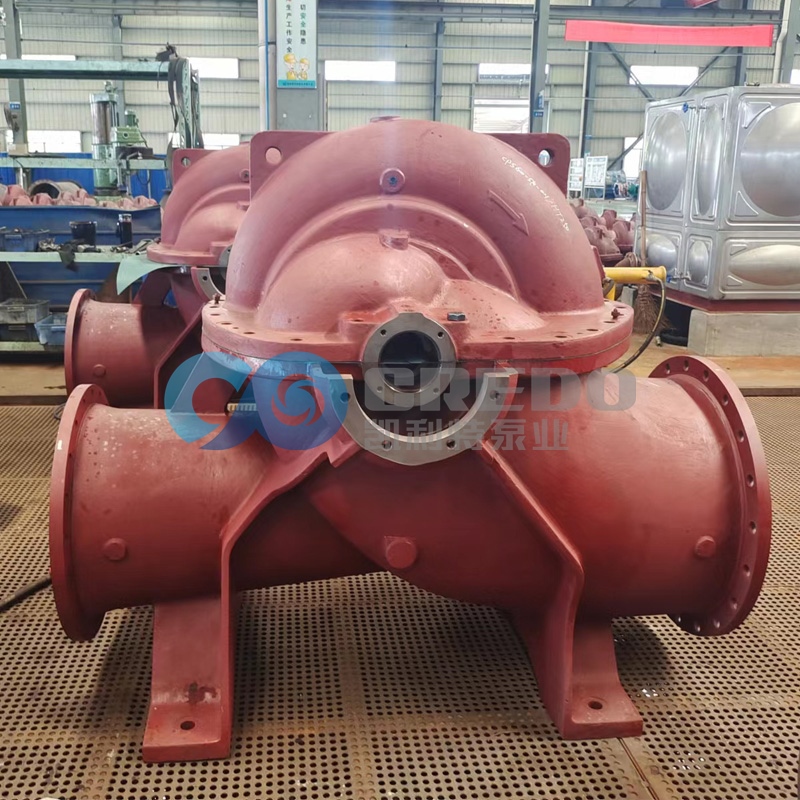

အလျားလိုက်ခွဲခြမ်းကိစ္စတွင် centrifugal ပန့်အက်ပလီကေးရှင်း

စင်ပြိုင်စစ်ဆင်ရေး

ကြီးကြီးတစ်ချက် horizontal split case pump သို့မဟုတ် အချို့သော high flow applications များအတွက် ဖြစ်နိုင်ချေမရှိပါ၊ သေးငယ်သော pump အများအပြားသည် အပြိုင်လည်ပတ်ရန် လိုအပ်ပါသည်။ ဥပမာအားဖြင့်၊ အချို့သော ပန့်ထုတ်လုပ်သူများသည် ကြီးမားသော flow pump package အတွက် ကြီးမားသော လုံလောက်သော pump ကို မပေးနိုင်ပါ။ ပန့်တစ်လုံးတည်းဖြင့် စီးပွားရေးအရ မလုပ်ဆောင်နိုင်သော ကျယ်ပြန့်သော လည်ပတ်စီးဆင်းမှုအချို့ လိုအပ်ပါသည်။ ဤအဆင့်မြင့်ဝန်ဆောင်မှုများအတွက်၊ စက်ဘီးစီးခြင်း သို့မဟုတ် လည်ပတ်နေသော ပန့်များသည် ၎င်းတို့၏ BEP မှ သိသိသာသာ စွမ်းအင်ဖြုန်းတီးမှုနှင့် ယုံကြည်စိတ်ချရမှုဆိုင်ရာ ပြဿနာများကို ဖန်တီးပေးပါသည်။

ပန့်များကို ပြိုင်တူလည်ပတ်သောအခါ၊ ပန့်တစ်ခုစီသည် တစ်လုံးတည်းလည်ပတ်နေပါက စီးဆင်းမှုနည်းပါးသည်။ တူညီသောပန့်နှစ်ခုကို အပြိုင်လည်ပတ်သောအခါ၊ စုစုပေါင်းစီးဆင်းမှုသည် ပန့်တစ်ခုစီ၏စီးဆင်းမှုထက် နှစ်ဆလျော့နည်းသည်။ အထူးအပလီကေးရှင်းလိုအပ်ချက်များရှိသော်လည်း Parallel လုပ်ဆောင်ချက်ကို နောက်ဆုံးဖြေရှင်းချက်အဖြစ် အသုံးပြုလေ့ရှိသည်။ ဥပမာအားဖြင့်၊ အများအပြားတွင်၊ အပြိုင်လည်ပတ်နေသော ပန့်နှစ်လုံးသည် ဖြစ်နိုင်လျှင် အပြိုင်လည်ပတ်သည့် ပန့်သုံးလုံး သို့မဟုတ် ထို့ထက်ပို၍ ကောင်းမွန်ပါသည်။

ပန့်များ၏ အပြိုင်လုပ်ဆောင်မှုသည် အန္တရာယ်ရှိပြီး မတည်မငြိမ်ဖြစ်နိုင်သည်။ အပြိုင်လည်ပတ်နေသော Pump များသည် ဂရုတစိုက်အရွယ်အစား၊ လည်ပတ်မှုနှင့် စောင့်ကြည့်မှု လိုအပ်ပါသည်။ ပန့်တစ်ခုစီ၏ မျဉ်းကွေးများ (စွမ်းဆောင်ရည်) သည် 2 မှ 3 % အတွင်း ဆင်တူရန် လိုအပ်သည်။ ပေါင်းစည်းထားသော ပန့်ကွေးမျဉ်းများသည် ပြားချပ်ချပ်ဖြစ်နေရပါမည် (အပြိုင်လုပ်ဆောင်နေသော ပန့်များအတွက် API 610 သည် အဆင့်သတ်မှတ်ထားသော အသေအချာသို့ စီးဆင်းမှုတွင် ဦးခေါင်း၏ အနည်းဆုံး 10% တိုးရန်လိုအပ်သည်)။

အလျားလိုက် ခွဲပါ။ Case Pump ပိုက်

မှားယွင်းသော ပိုက်ဒီဇိုင်းသည် အလွန်အကျွံ စုပ်စက်တုန်ခါမှု၊ ဝက်ဝံပြဿနာများ၊ တံဆိပ်ပြဿနာများ၊ ပန့်အစိတ်အပိုင်းများကို အချိန်မတန်မီ ချို့ယွင်းမှု သို့မဟုတ် ကပ်ဆိုးချို့ယွင်းမှု ဖြစ်စေနိုင်သည်။

Suction piping သည် အထူးအရေးကြီးသောကြောင့် အရည်သည် pump impeller suction hole သို့ရောက်ရှိသောအခါ ဖိအားနှင့် အပူချိန်ကဲ့သို့ မှန်ကန်သောလည်ပတ်မှုအခြေအနေရှိသင့်ပါသည်။ ချောမွေ့ပြီး တူညီသောစီးဆင်းမှုသည် cavitation ဖြစ်နိုင်ခြေကို လျော့နည်းစေပြီး ပန့်အား ယုံကြည်စိတ်ချစွာ လည်ပတ်နိုင်စေပါသည်။

ပိုက်နှင့် လိုင်းအချင်းများသည် ဦးခေါင်းအပေါ် သိသိသာသာ သက်ရောက်မှုရှိသည်။ အကြမ်းဖျင်း ခန့်မှန်းချက်အရ၊ ပွတ်တိုက်မှုကြောင့် ဖိအားဆုံးရှုံးမှုသည် ပိုက်အချင်း၏ ပဉ္စမပါဝါနှင့် ပြောင်းပြန်အချိုးကျသည်။

ဥပမာအားဖြင့်၊ ပိုက်အချင်း 10% တိုးခြင်းသည် ဦးခေါင်းဆုံးရှုံးမှုကို 40% ခန့်လျှော့ချနိုင်သည်။ အလားတူ၊ ပိုက်အချင်း 20% တိုးခြင်းသည် ဦးခေါင်းဆုံးရှုံးမှုကို 60% လျှော့ချနိုင်သည်။

တစ်နည်းဆိုရသော် ပွတ်တိုက်မှုခေါင်းဆုံးရှုံးမှုသည် မူလအချင်း၏ ဦးခေါင်းဆုံးရှုံးမှု၏ 40% ထက်နည်းမည်ဖြစ်သည်။ Pumping applications များတွင် net positive suction head (NPSH) ၏ အရေးပါမှုသည် pump suction piping ၏ ဒီဇိုင်းသည် အရေးကြီးသော အချက်တစ်ခုဖြစ်သည်။

Suction piping သည် တတ်နိုင်သမျှ ရိုးရှင်းပြီး ဖြောင့်သင့်ပြီး စုစုပေါင်း အရှည်ကို လျှော့ချသင့်သည်။ Centrifugal Pumps များသည် ပုံမှန်အားဖြင့် လေဝင်လေထွက်မဖြစ်စေရန် Suction piping အချင်း၏ 6 မှ 11 ဆအထိ ဖြောင့်တန်းစွာ လည်ပတ်နေသင့်သည်။

ယာယီစုပ်ယူမှု စစ်ထုတ်ခြင်းများကို မကြာခဏ လိုအပ်သော်လည်း အမြဲတမ်းစုပ်ယူမှု စစ်ထုတ်ခြင်းများကို ယေဘုယျအားဖြင့် အကြံပြုထားခြင်း မရှိပါ။

NPSHR လျှော့ချခြင်း။

ယူနစ် NPSH (NPSHA) ကို တိုးမြှင့်မည့်အစား၊ ပိုက်နှင့် လုပ်ငန်းစဉ် အင်ဂျင်နီယာများသည် တစ်ခါတစ်ရံ လိုအပ်သော NPSH (NPSHR) ကို လျှော့ချရန် ကြိုးစားကြသည်။ NPSHR သည် pump ဒီဇိုင်းနှင့် pump speed ၏ function တစ်ခုဖြစ်သောကြောင့် NPSHR ကိုလျှော့ချခြင်းသည် အကန့်အသတ်ရှိသော ရွေးချယ်မှုများနှင့်အတူ ခက်ခဲပြီး အကုန်အကျများသော လုပ်ငန်းစဉ်တစ်ခုဖြစ်သည်။

impeller suction orifice နှင့် horizontal split case pump ၏ အလုံးစုံအရွယ်အစားသည် pump design နှင့် ရွေးချယ်မှုတွင် အရေးကြီးသော ထည့်သွင်းစဉ်းစားမှုများဖြစ်သည်။ ပိုကြီးသော impeller suction orifice ရှိသော Pumps များသည် NPSHR နိမ့်မှုကို ပေးစွမ်းနိုင်သည်။

သို့သော်၊ ပိုကြီးသော impeller suction orifice များသည် recirculation ပြဿနာများကဲ့သို့သော လုပ်ငန်းလည်ပတ်မှုနှင့် အရည်များပြောင်းလဲနေသော ပြဿနာအချို့ကို ဖြစ်စေနိုင်သည်။ အမြန်နှုန်းနိမ့်သော ပန့်များသည် ယေဘုယျအားဖြင့် လိုအပ်သော NPSH နည်းပါးသည်။ မြန်နှုန်းမြင့်သော ပန့်များသည် လိုအပ်သော NPSH ပိုများသည်။

အထူးဒီဇိုင်းထုတ်ထားသော ကြီးမားသောစုတ်ယူမှုထွက်ပေါက်များပါရှိသော ပန့်များသည် မြင့်မားသော လည်ပတ်မှုဆိုင်ရာ ပြဿနာများကို ဖြစ်စေနိုင်ပြီး ထိရောက်မှုနှင့် ယုံကြည်စိတ်ချရမှုကို လျော့နည်းစေသည်။ အချို့သော NPSHR နိမ့်သောပန့်များသည် အပလီကေးရှင်းအတွက် အလုံးစုံထိရောက်မှုချွေတာခြင်းမရှိသော နိမ့်သောအမြန်နှုန်းဖြင့် လည်ပတ်ရန် ဒီဇိုင်းထုတ်ထားသည်။ ဤအမြန်နှုန်းနိမ့်ပန့်များသည်လည်း ယုံကြည်စိတ်ချရမှုနည်းပါသည်။

ကြီးမားသောဖိအားမြင့်ပန့်များသည် ကန့်သတ်ချက်များနှင့်ကိုက်ညီသော NPSHR နှင့် ကိုက်ညီသော ပန့်ကို သုံးစွဲသူမှ တားဆီးပေးသည့် ပန့်တည်နေရာနှင့် စုပ်ခွက်/ tank အပြင်အဆင်ကဲ့သို့သော လက်တွေ့ site ကန့်သတ်ချက်များကို လိုက်နာပါသည်။

ပြုပြင်မွမ်းမံခြင်း/ပြန်လည်ပြုပြင်မွမ်းမံခြင်းပရောဂျက်များစွာတွင်၊ ဆိုက်အပြင်အဆင်ကို ပြောင်းလဲ၍မရသော်လည်း ကြီးမားသောဖိအားမြင့်ပန့်တစ်လုံးကို ဆိုက်တွင် လိုအပ်နေသေးသည်။ ဤကိစ္စတွင်၊ booster pump ကိုအသုံးပြုသင့်သည်။

booster pump သည် NPSHR နိမ့်သော မြန်နှုန်းနိမ့်ပန့်တစ်ခုဖြစ်သည်။ booster pump သည် main pump နှင့် တူညီသော flow rate ရှိသင့်သည်။ booster pump ကို main pump ၏ အထက်တွင် တပ်ဆင်လေ့ရှိသည်။

တုန်ခါခြင်း၏အကြောင်းရင်းကို ဖော်ထုတ်ခြင်း။

နိမ့်သောစီးဆင်းမှုနှုန်းများ (များသောအားဖြင့် BEP စီးဆင်းမှု၏ 50% ထက်နည်းသည်) သည် cavitation မှ ဆူညံသံနှင့် တုန်ခါမှု၊ အတွင်းပိုင်းပြန်လည်လည်ပတ်မှုနှင့် လေဝင်ပေါက်များအပါအဝင် အရည်များပြောင်းလဲနေသော ပြဿနာများကို ဖြစ်စေနိုင်သည်။ အချို့သော split case pumps များသည် suction recirculation ၏မတည်ငြိမ်မှုကို ခံနိုင်ရည်ရှိပြီး အလွန်နိမ့်သော flow rate (တစ်ခါတစ်ရံ BEP ၏ 35% အထိနည်းသည်)။

အခြားပန့်များအတွက်၊ စုပ်ယူမှုပြန်လည်လည်ပတ်မှုသည် BEP စီးဆင်းမှု၏ 75% ခန့်တွင် ဖြစ်ပေါ်နိုင်သည်။ Suction recirculation သည် အချို့သော ပျက်စီးမှုနှင့် pitting ကို ဖြစ်စေနိုင်ပြီး များသောအားဖြင့် pump impeller blades ၏ တစ်ဝက်ခန့်တွင် ဖြစ်ပေါ်တတ်သည်။

Outlet recirculation သည် နိမ့်သော စီးဆင်းမှုတွင်လည်း ဖြစ်ပေါ်နိုင်သော ရေအားလျှပ်စစ် မတည်ငြိမ်မှု ဖြစ်သည်။ ဤပြန်လည်လည်ပတ်မှုသည် impeller သို့မဟုတ် impeller shroud ၏ ထွက်ပေါက်ဘက်တွင် မသင့်လျော်သောရှင်းလင်းမှုများကြောင့် ဖြစ်ပေါ်လာနိုင်သည်။ ၎င်းသည် ပွန်းပဲ့ခြင်း နှင့် အခြားသော ပျက်စီးမှုများကိုလည်း ဖြစ်စေနိုင်သည်။

အရည်စီးဆင်းမှုတွင် အခိုးအငွေ့ပူဖောင်းများသည် မတည်ငြိမ်မှုများနှင့် တုန်ခါမှုများကို ဖြစ်စေနိုင်သည်။ Cavitation သည် များသောအားဖြင့် impeller ၏ suction port ကို ပျက်စီးစေသည်။ cavitation ကြောင့် ဖြစ်ပေါ်လာသော ဆူညံသံနှင့် တုန်ခါမှုသည် အခြားသော ချို့ယွင်းမှုများကို တုပနိုင်သော်လည်း ပန့်ပန်ပန်တိုင်ပေါ်ရှိ pitting နှင့် ပျက်စီးနေသော တည်နေရာကို စစ်ဆေးခြင်းသည် များသောအားဖြင့် မူလအကြောင်းအရင်းကို ဖော်ပြနိုင်သည်။

ဆူမှတ်အနီးရှိ အရည်များကို စုပ်ထုတ်သည့်အခါ သို့မဟုတ် ရှုပ်ထွေးသော စုပ်ယူမှုပိုက်များသည် လှိုင်းထန်မှုကို ဖြစ်စေသော အခါတွင် ဓာတ်ငွေ့တွင်းသို့ စုပ်ယူခြင်းသည် အဖြစ်များပါသည်။
