सबमर्सिबल वर्टिकल टर्बाइन पंप समस्या निवारण के लिए दबाव इंस्ट्रूमेंटेशन आवश्यक है

श्रेणियाँ:प्रौद्योगिकी सेवा लेखक: उत्पत्ति: उत्पत्ति जारी करने का समय:2024-06-25
हिट्स: 9

के लिए सबमर्सिबल वर्टिकल टरबाइन पंप सेवा के दौरान, हम पूर्वानुमानित रखरखाव और समस्या निवारण में सहायता के लिए स्थानीय दबाव उपकरण का उपयोग करने की अनुशंसा करते हैं।

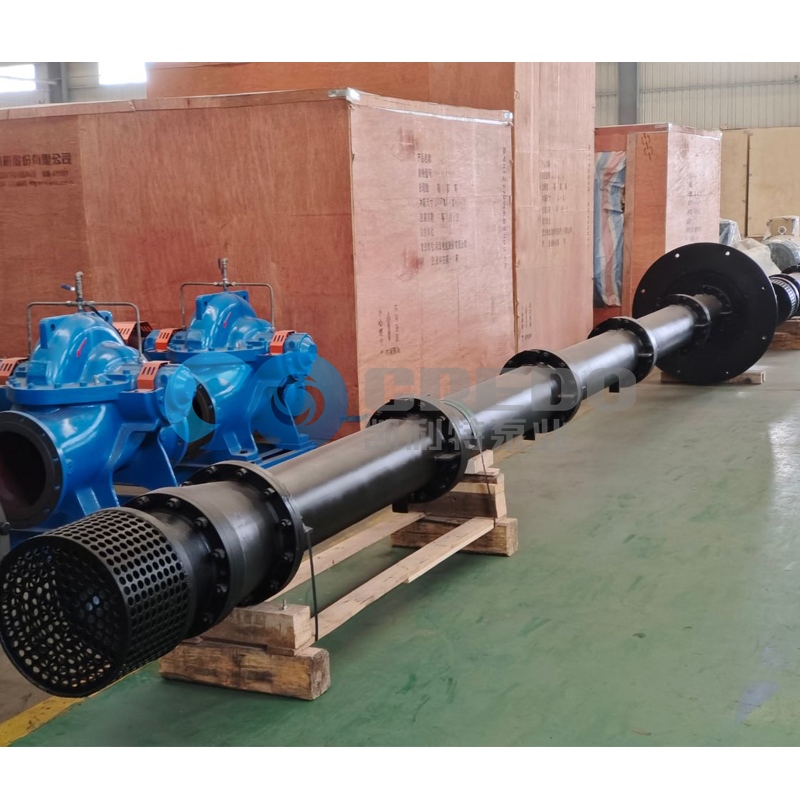

डीजल इंजन के साथ लाइनशाफ्ट टरबाइन पंप

पंप संचालन बिंदु

पंपों को एक निर्दिष्ट डिज़ाइन प्रवाह और अंतर दबाव/हेड को प्राप्त करने और संचालित करने के लिए डिज़ाइन किया गया है। सर्वश्रेष्ठ दक्षता बिंदु (बीईपी) के 10% से 15% के भीतर संचालन असंतुलित आंतरिक बलों से जुड़े कंपन को कम करता है। ध्यान दें कि बीईपी से प्रतिशत विचलन बीईपी प्रवाह के संदर्भ में मापा जाता है। पंप को बीईपी से जितना दूर संचालित किया जाता है, वह उतना ही कम विश्वसनीय होता है।

पंप वक्र उपकरण का संचालन है जब कोई समस्या नहीं होती है, और एक अच्छे प्रदर्शन वाले पंप के संचालन बिंदु का अनुमान सक्शन दबाव और डिस्चार्ज दबाव या प्रवाह द्वारा लगाया जा सकता है। यदि उपकरण विफल हो जाता है, तो पंप के साथ क्या समस्या है यह निर्धारित करने के लिए उपरोक्त तीनों मापदंडों को जानना आवश्यक है। हालाँकि, उपरोक्त मानों को मापे बिना, यह निर्धारित करना मुश्किल है कि सबमर्सिबल में कोई समस्या है या नहीं ऊर्ध्वाधर टरबाइन पंपइसलिए, फ्लो मीटर और सक्शन और डिस्चार्ज प्रेशर गेज स्थापित करना महत्वपूर्ण है।

एक बार प्रवाह दर और अंतर दबाव/सिर ज्ञात हो जाने के बाद, उन्हें एक ग्राफ पर प्लॉट करें। प्लॉट किया गया बिंदु संभवतः पंप वक्र के करीब होगा। यदि ऐसा है, तो आप तुरंत यह निर्धारित कर सकते हैं कि उपकरण BEP से कितनी दूर काम कर रहा है। यदि यह बिंदु पंप वक्र से नीचे है, तो यह निर्धारित किया जा सकता है कि पंप डिज़ाइन के अनुसार काम नहीं कर रहा है और इसमें किसी प्रकार की आंतरिक क्षति हो सकती है।

यदि कोई पंप लगातार अपने बीईपी के बाईं ओर चल रहा है, तो इसे अधिक आकार का माना जा सकता है और संभावित समाधान में प्ररित करनेवाला को काटना शामिल है।

यदि कोई सबमर्सिबल वर्टिकल टर्बाइन पंप आदतन अपने BEP के दाईं ओर चल रहा है, तो इसे कम आकार का माना जा सकता है। संभावित समाधानों में इम्पेलर व्यास को बढ़ाना, पंप की गति को बढ़ाना, डिस्चार्ज वाल्व को थ्रॉटल करना या पंप को उच्च प्रवाह दर उत्पन्न करने के लिए डिज़ाइन किए गए पंप से बदलना शामिल है। अपने BEP के करीब पंप का संचालन उच्च विश्वसनीयता सुनिश्चित करने के सर्वोत्तम तरीकों में से एक है।

नेट सकारात्मक सक्षण सिर

नेट पॉजिटिव सक्शन हेड (NPSH) किसी तरल पदार्थ के तरल बने रहने की प्रवृत्ति का माप है। जब NPSH शून्य होता है, तो तरल अपने वाष्प दाब या क्वथनांक पर होता है। सेंट्रीफ्यूगल पंप के लिए नेट पॉजिटिव सक्शन हेड रिक्वायर्ड (NPSHr) कर्व, इंपेलर सक्शन होल पर कम दबाव बिंदु से गुजरते समय तरल को वाष्पीकृत होने से रोकने के लिए आवश्यक सक्शन हेड को परिभाषित करता है।

उपलब्ध नेट पॉजिटिव सक्शन हेड (NPSHHa) को कैविटेशन को रोकने के लिए NPSHr से अधिक या बराबर होना चाहिए - एक ऐसी घटना जिसमें इंपेलर सक्शन बोर पर कम दबाव वाले क्षेत्र में बुलबुले बनते हैं और फिर उच्च दबाव वाले क्षेत्र में हिंसक रूप से ढह जाते हैं, जिससे सामग्री का बहाव और पंप कंपन होता है, जिससे उनके सामान्य जीवन चक्र के एक छोटे से हिस्से में बियरिंग और मैकेनिकल सील की विफलता हो सकती है। उच्च प्रवाह दरों पर, सबमर्सिबल वर्टिकल टर्बाइन पंप वक्र पर NPSHr मान तेजी से बढ़ते हैं।

सक्शन प्रेशर गेज NPSHa को मापने का सबसे व्यावहारिक और सटीक तरीका है। कम NPSHa के कई अलग-अलग कारण हैं। हालाँकि, सबसे आम कारण एक बंद सक्शन लाइन, आंशिक रूप से बंद सक्शन वाल्व और एक बंद सक्शन फ़िल्टर हैं। इसके अलावा, पंप को उसके BEP के दाईं ओर चलाने से पंप का NPSHr बढ़ जाएगा। उपयोगकर्ता को समस्या की पहचान करने में मदद करने के लिए एक सक्शन प्रेशर गेज स्थापित किया जा सकता है।

सक्शन फिल्टर

कई पंप विदेशी पदार्थों को प्ररित करने वाले और वोल्यूट को नुकसान पहुंचाने से रोकने के लिए सक्शन फिल्टर का उपयोग करते हैं। समस्या यह है कि वे समय के साथ बंद हो जाते हैं। जब वे बंद हो जाते हैं, तो फिल्टर में दबाव में गिरावट बढ़ जाती है, जिससे NPSHa कम हो जाता है। पंप के सक्शन प्रेशर गेज की तुलना करने के लिए फ़िल्टर के ऊपर एक दूसरा सक्शन प्रेशर गेज सेट किया जा सकता है ताकि यह निर्धारित किया जा सके कि फ़िल्टर बंद है या नहीं। यदि दो गेज एक जैसे रीडिंग नहीं दे रहे हैं, तो यह स्पष्ट है कि फ़िल्टर प्लगिंग मौजूद है।

सील समर्थन दबाव निगरानी

जबकि यांत्रिक सील हमेशा मूल कारण नहीं होते हैं, उन्हें व्यापक रूप से सबमर्सिबल वर्टिकल टर्बाइन पंपों के लिए विफलता का सबसे आम बिंदु माना जाता है। API सील सपोर्ट पाइपिंग प्रोग्राम का उपयोग उचित स्नेहन, तापमान, दबाव और/या रासायनिक संगतता बनाए रखने के लिए किया जाता है। विश्वसनीयता को अधिकतम करने के लिए पाइपिंग प्रोग्राम को बनाए रखना महत्वपूर्ण है। इसलिए, सील सपोर्ट सिस्टम के इंस्ट्रूमेंटेशन पर पूरा ध्यान दिया जाना चाहिए। बाहरी फ्लशिंग, स्टीम क्वेंच, सील पॉट, सर्कुलेशन सिस्टम और गैस पैनल सभी को प्रेशर गेज से लैस किया जाना चाहिए।

निष्कर्ष

सर्वेक्षणों से पता चलता है कि 30% से भी कम केन्द्रापसारक पंप सक्शन प्रेशर गेज से सुसज्जित हैं। हालाँकि, यदि डेटा का ठीक से अवलोकन और उपयोग नहीं किया जाता है, तो कोई भी उपकरण उपकरण की विफलता को रोक नहीं सकता है। चाहे वह कोई नई परियोजना हो या रेट्रोफिट परियोजना, उचित इन-सीटू इंस्ट्रूमेंटेशन की स्थापना पर विचार किया जाना चाहिए ताकि यह सुनिश्चित किया जा सके कि उपयोगकर्ता महत्वपूर्ण उपकरणों पर उचित समस्या निवारण और पूर्वानुमानित रखरखाव कर सकें।
