Περίληψη

Ως εξαιρετικά αποδοτικός εξοπλισμός μεταφοράς υγρών που χρησιμοποιείται ευρέως σε έργα εξοικονόμησης νερού, πετροχημική βιομηχανία και αστικά συστήματα ύδρευσης, οι πολυβάθμιες κάθετες τουρμπίνες αντλίες αντιπροσωπεύουν το 30%-50% της συνολικής κατανάλωσης ενέργειας του συστήματος. Οι παραδοσιακές μέθοδοι ελέγχου σταθερής ταχύτητας υποφέρουν από σπατάλη ενέργειας λόγω της αδυναμίας τους να ανταποκρίνονται δυναμικά στις απαιτήσεις ροής. Με την ωριμότητα της τεχνολογίας ελέγχου ταχύτητας μεταβλητής συχνότητας (VFS), η εφαρμογή της στην εξοικονόμηση ενέργειας γιαπολυβάθμιες κατακόρυφες τουρμπίνες αντλίεςέχει γίνει κομβικό σημείο στον κλάδο. Αυτή η εργασία διερευνά τη βασική αξία των συστημάτων VFS από τεχνικές αρχές, πρακτικά αποτελέσματα εξοικονόμησης ενέργειας και οικονομικές προοπτικές.

I. Τεχνικές αρχές και προσαρμοστικότητα συστημάτων ελέγχου ταχύτητας μεταβλητής συχνότητας σε πολυβάθμιες κατακόρυφες αντλίες στροβίλου

1.1 Βασικές αρχές ελέγχου ταχύτητας μεταβλητής συχνότητας

Τα συστήματα VFS προσαρμόζουν τη συχνότητα τροφοδοσίας του κινητήρα (0.5–400 Hz) για να ρυθμίζουν την ταχύτητα της αντλίας (N∝f), ελέγχοντας έτσι τον ρυθμό ροής (Q∝NXNUMX) και την κεφαλή (H∝N²). Οι βασικοί ελεγκτές (π.χ. VFD) χρησιμοποιούν αλγόριθμους PID για ακριβή έλεγχο της πίεσης ροής μέσω δυναμικής ρύθμισης συχνότητας.

1.2 Λειτουργικά χαρακτηριστικά κάθετων στροβιλοαντλιών πολλαπλών σταδίων και η προσαρμοστικότητά τους στο VFS

Βασικά χαρακτηριστικάinclude:
• Στενό εύρος υψηλής απόδοσης: Επιρρεπής σε πτώση της απόδοσης όταν λειτουργεί μακριά από σημεία σχεδιασμού
• Μεγάλες διακυμάνσεις ροής: Απαιτούνται συχνές ρυθμίσεις ταχύτητας ή λειτουργίες start-stop λόγω σύστημα διακυμάνσεις πίεσης
• Δομικοί περιορισμοί μεγάλου άξονα: Το παραδοσιακό στραγγαλισμό βαλβίδων προκαλεί απώλεια ενέργειας και προβλήματα δονήσεων

Το VFS προσαρμόζει άμεσα την ταχύτητα για να καλύψει τις απαιτήσεις ροής, αποφεύγοντας ζώνες χαμηλής απόδοσης και βελτιώνοντας σημαντικά την απόδοση του συστήματος.

II. Ανάλυση Αποτελεσματικότητας Εξοικονόμησης Ενέργειας Συστημάτων Ελέγχου Ταχύτητας Μεταβλητής Συχνότητας

2.1 Βασικοί μηχανισμοί για τη βελτίωση της ενεργειακής απόδοσης

(Οπου ΔPβαλβίδα αντιπροσωπεύει απώλεια πίεσης στραγγαλισμού βαλβίδας)

2.2 Στοιχεία περίπτωσης πρακτικής εφαρμογής

• **Έργο Αναβάθμισης Εγκαταστάσεων Παροχής Νερού:**

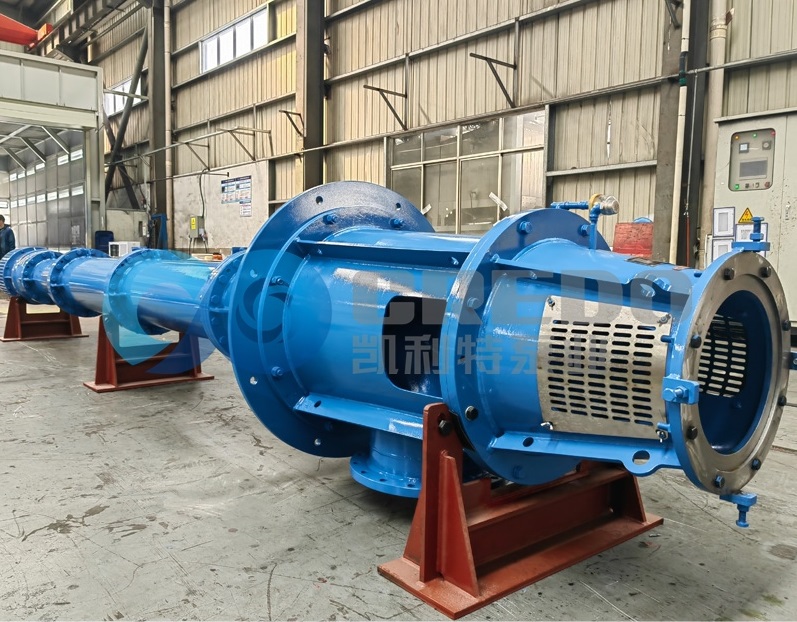

· Εξοπλισμός: 3 κάθετες αντλίες πολλαπλών σταδίων XBC300-450 (155 kW η καθεμία)

· Πριν την αναβάθμιση: Ημερήσια κατανάλωση ηλεκτρικής ενέργειας ≈ 4,200 kWh, ετήσιο κόστος ≈$39,800

· Μετά την αναβάθμιση: Η ημερήσια κατανάλωση μειώνεται στις 2,800 kWh, ετήσια εξοικονόμηση ≈$24,163, περίοδος απόσβεσης < 2 έτη

III. Οικονομική Αξιολόγηση και Ανάλυση Απόδοσης Επενδύσεων

3.1 Σύγκριση κόστους μεταξύ μεθόδων ελέγχου

3.2 Υπολογισμός περιόδου απόσβεσης επένδυσης

Παράδειγμα: Αύξηση κόστους εξοπλισμού$27,458, ετήσια εξοικονόμηση$24,163 → ROI ≈ 1.14 έτη

3.3 Κρυφά οικονομικά οφέλη

• Εκτεταμένη διάρκεια ζωής εξοπλισμού: 30%-50% μεγαλύτερος κύκλος συντήρησης λόγω μειωμένης φθοράς ρουλεμάν
• Μείωση εκπομπών άνθρακα: Οι ετήσιες εκπομπές CO₂ μιας αντλίας μειώνονται κατά ~45 τόνους ανά εξοικονόμηση 50,000 kWh
• Κίνητρα πολιτικής: Συμμορφώνονται με τα πρότυπα της Κίνας Κατευθυντήριες οδηγίες για τη διάγνωση της εξοικονόμησης ενέργειας, επιλέξιμες για επιδοτήσεις πράσινης τεχνολογίας

 IV. Μελέτη περίπτωσης: Πετροχημική Enterprise Multistage Pump Group Retrofit

4.1 Ιστορικό έργου

• Πρόβλημα: Η συχνή εκκίνηση-παύση των αντλιών μεταφοράς αργού πετρελαίου προκάλεσε ετήσιο κόστος συντήρησης >$109,832 εξαιτίας σύστημα διακυμάνσεις πίεσης
• Λύση: Εγκατάσταση VFD 3×315 kW με αισθητήρες πίεσης και πλατφόρμα παρακολούθησης cloud

4.2 Αποτελέσματα Εφαρμογής

• Ενεργειακές μετρήσεις: Η κατανάλωση ισχύος ανά αντλία μειώθηκε από 210 kW σε 145 kW, η απόδοση του συστήματος βελτιώθηκε κατά 32%
• Λειτουργικό κόστος: Ο χρόνος διακοπής λειτουργίας μειώθηκε κατά 75%, το ετήσιο κόστος συντήρησης μειώθηκε σε$27,458.
• Οικονομικά οφέλη: Το πλήρες κόστος μετασκευής ανακτήθηκε εντός 2 ετών, σωρευτικό καθαρό κέρδος >$164,749

V. Μελλοντικές τάσεις και συστάσεις

1. Έξυπνες αναβαθμίσεις: Ενσωμάτωση αλγορίθμων IoT και AI για προγνωστικό έλεγχο ενέργειας

2. Εφαρμογές Υψηλής Πίεσης: Ανάπτυξη VFD κατάλληλων για αντλίες πολλαπλών σταδίων 10 kV+

3. Διαχείριση κύκλου ζωής: Δημιουργία ψηφιακών δίδυμων μοντέλων για ενεργειακά αποδοτική βελτιστοποίηση του κύκλου ζωής

Συμπέρασμα
Τα συστήματα ελέγχου ταχύτητας μεταβλητής συχνότητας επιτυγχάνουν σημαντικές βελτιώσεις ενεργειακής απόδοσης και μειώσεις λειτουργικού κόστους στις πολυβάθμιες κάθετες στροβίλους αντλίες, ταιριάζοντας με ακρίβεια τις απαιτήσεις της κεφαλής ροής. Οι μελέτες περιπτώσεων καταδεικνύουν τυπικές περιόδους απόσβεσης 1-3 ετών με σημαντικά οικονομικά και περιβαλλοντικά οφέλη. Με την προώθηση της βιομηχανικής ψηφιοποίησης, η τεχνολογία VFS θα παραμείνει η κύρια λύση για τη βελτιστοποίηση της ενέργειας της αντλίας.
