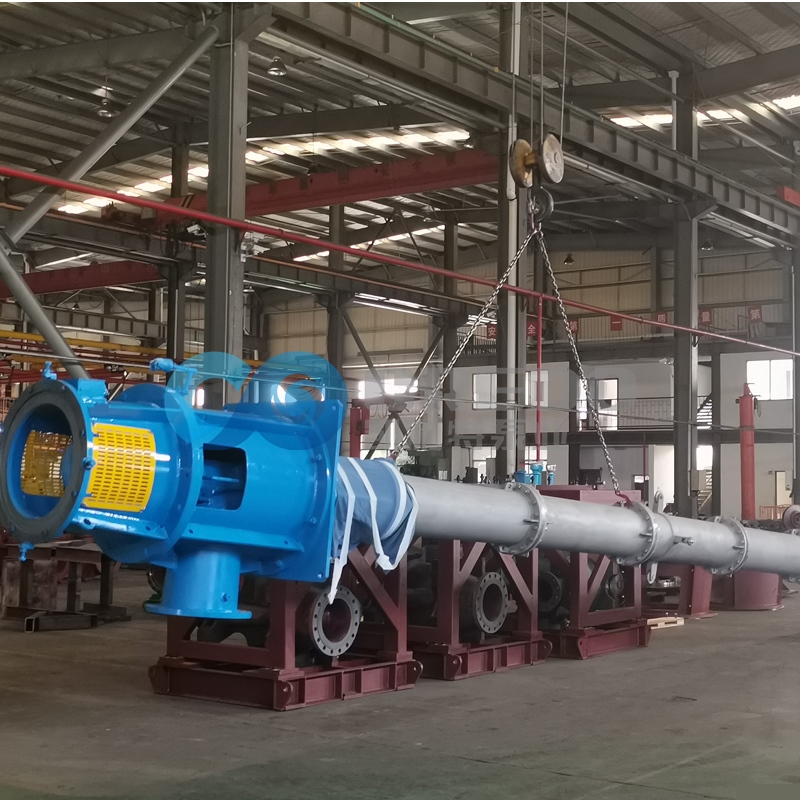

Postoje tri načina instalacije za vertikalna turbinska pumpa, koji su detaljno opisani u nastavku:

1. Zavarivanje

Prilikom polaganja cjevovoda tipa utičnice za vertikalne turbinske pumpe , općenito se izvodi protiv nagiba utora. Utičnica cjevovoda je naprijed, a utičnica cjevovoda se čisti. Aksijalni razmak od 4-8 mm za potrebe širenja i skupljanja cjevovoda. Prstenasti razmak otvora utičnice treba biti ujednačen, a uže od uljne konoplje mora biti ispunjeno u razmaku. Svaki krug konopa od uljane konoplje treba preklopiti i čvrsto zbiti. Dubina punjenja užeta od uljne konoplje je 1/3 dubine utičnice. Za vanjski otvor se koristi azbest. Ispunite cementom ili ekspanzivnim cementom, dubina je oko 1/2-2/3 dubine spoja i treba ga puniti u slojevima.

2. Prirubnički spoj

Između prirubnica vertikalnog cjevovoda turbinske pumpe treba postaviti gumenu podlogu debljine 2-5 mm ili upotrijebiti podlošku od azbestnog užeta natopljenu olovnim bijelilom. drška. Prilikom dodavanja brtve prvo nanesite sloj olovnog bijelog ulja na prirubnicu, a zatim postavite brtvu između dvije prirubnice u uspravnom položaju i nije dopušteno nikakvo odstupanje. Nakon što središnja linija i nagib cjevovoda zadovolje projektne zahtjeve, stabilizirajte cjevovod i zatim zategnite vijke. Prilikom zatezanja vijaka to treba činiti naizmjenično gore-dolje, lijevo-desno, kako bi se izbjegla neuravnotežena sila na prirubničku ploču i spoj cjevovoda bio netijesan.

3. Spajanje utičnice

Prilikom polaganja cjevovoda tipa utičnice za okomite turbinske pumpe, općenito se izvodi protiv nagiba utora. Utičnica cjevovoda je naprijed, a utičnica cjevovoda se čisti. Aksijalni razmak od 4-8 mm za potrebe širenja i skupljanja cjevovoda. Prstenasti razmak otvora utičnice treba biti ujednačen, a uže od uljne konoplje mora biti ispunjeno u razmaku. Svaki krug konopa od uljane konoplje treba preklopiti i čvrsto zbiti. Dubina punjenja užeta od uljne konoplje je 1/3 dubine utičnice. Za vanjski otvor se koristi azbest. Ispunite cementom ili ekspanzivnim cementom, dubina je oko 1/2-2/3 dubine spoja, a treba ga puniti u slojevima.

Ukratko, bez obzira na način ugradnje, prije ugradnje, proizvodnja
