Aplikazio-eremua turbina-ponpa bertikala oso zabala da, eta aplikatu daitezkeen lan-baldintzak oso ugariak dira, batez ere egitura trinkoagatik, funtzionamendu egonkorragatik, funtzionamendu sinpleagatik, konponketa erosoagatik, solairu txikiagatik; orokortzea eta estandarizazio-maila handiko indarguneak. Industriako ur-hornikuntzan eta drainatzean erabiltzen da; hiri edateko ura, etxeko suteen babesa eta ibaiak, ibaiak, aintzirak, itsasoko ura, etab.

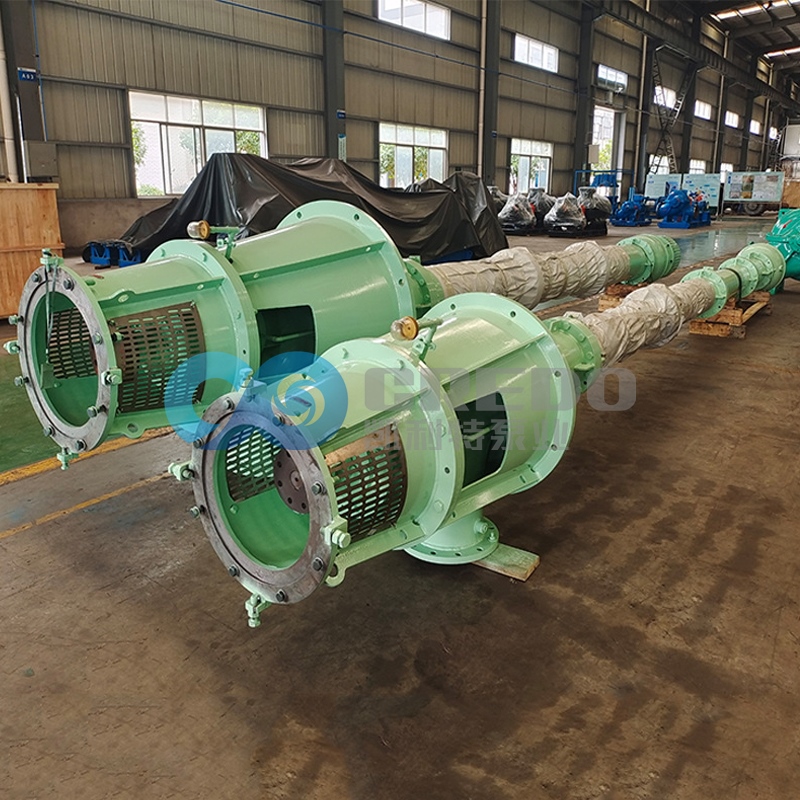

Turbina-ponpa bertikalaren ezaugarriak:

1. Luzera-tartea: turbina-ponpa bertikalaren urpeko sakonera (gailuaren oinarriaren azpian dagoen ponparen luzera) 2-14 m-koa izatea aurreikusten da.

2.-ren egitura-ezaugarriak turbina-ponpa bertikala motor:

Motor bertikala ponparen oinarriaren goiko aldean jartzen da, eta bultzatzailea erdibidean murgiltzen da segmentatutako ardatz luzearen bidez.

Motorra eta ponpa akoplamendu elastiko baten bidez konektatuta daude, erabiltzaileek instalatu eta desmuntatzeko komenigarria dena.

Motor-markoa motorraren eta ponparen artean dago, motorrari eusten dio, eta leiho bat du, funtzionamendua ikuskatzeko eta konpontzeko erosoa dena.

3. Turbina-ponpa bertikala ur-zutabea briden bidez konektatuta dago, eta ondoko bi ur-zutabeen artean gida-gorputz bat dago. Gida-errodamenduaren gorputza eta gida-rodamenduaren gorputza gida-errodamenduez hornituta daude, eta gida-errodamenduak PTFE, apaindegi edo nitrilozko kautxuz eginda daude. Babes-hodiak ardatza eta gidatzeko errodamendua babesteko erabiltzen da. Ur garbia garraiatzen duzunean, babes-hodia kendu daiteke eta gida-errodamenduak ez du kanpoko hozte eta lubrifikazio-ura behar; ur zikinak garraiatzen dituzunean, babes-hodi bat instalatu behar da, eta gida-errodamenduak hozte- eta lubrifikazio-uretara konektatu behar dira (auto-itxitzeko zigilatze-sistema duen ur-ponpa, ponpa gelditu ondoren, auto-ixteko zigilatze-sistemak saihestu dezake. gida errodamenduan sartzetik).

4. Plangintza hidraulikoko softwareak planifikazioa optimizatzen du goi-funtzioekin, eta bultatzailearen eta gida-panearen gorputzaren urraduraren aurkako funtzioa guztiz kontuan hartzen du, eta horrek asko hobetzen du bultzatzailearen, gidaren gorputzaren eta beste zati batzuen bizitza; produktua ondo funtzionatzen du, segurua eta fidagarria da, eta oso eraginkorra eta energia aurreztea da.

5. Erdiko ardatza, ur-zutabea eta turbina-ponpa bertikalaren babes-hodia atal anitzekoak dira, eta ardatzak hariztutako akoplamendu edo mahuka akoplamenduen bidez lotzen dira; ur-zutabe kopurua handitu edo txikitu daiteke erabiltzaileen beharren arabera likido-sakonera desberdinetara egokitzeko. Bulatzailea eta gida-paleta-gorputza etapa bakarrekoa edo etapa anitzekoa izan daiteke, buruaren eskakizun desberdinen arabera.

6. Turbina-ponpa bertikalaren bulkatzaileak oreka-zulo bat erabiltzen du indar axiala orekatzeko, eta bultzagailuaren aurrealdeko eta atzeko estalki-plakek zigilatzeko eraztun ordezkagarriz hornituta daude bulkatzailea eta gida-gorputza babesteko.
