ካቪቴሽን በሴንትሪፉጋል ፓምፖች ውስጥ ብዙ ጊዜ የሚከሰት ጎጂ ሁኔታ ነው. ካቪቴሽን የፓምፑን ውጤታማነት ይቀንሳል፣ ንዝረትን እና ጫጫታ ያስከትላል፣ እና በፓምፑ ኢንፌለር፣ በፓምፕ መኖሪያ፣ በዘንጉ እና በሌሎች የውስጥ ክፍሎች ላይ ከፍተኛ ጉዳት ያስከትላል። Cavitation የሚከሰተው በፓምፕ ውስጥ ያለው ፈሳሽ ግፊት ከእንፋሎት ግፊት በታች በሚወርድበት ጊዜ ዝቅተኛ ግፊት ባለው ቦታ ላይ የእንፋሎት አረፋዎች እንዲፈጠሩ ያደርጋል. እነዚህ የእንፋሎት አረፋዎች ከፍተኛ ግፊት ወዳለው ቦታ ሲገቡ ይወድቃሉ ወይም በኃይል "ይጨምቃሉ". ይህ በፓምፕ ውስጥ ሜካኒካል ጉዳት ሊያደርስ ይችላል, ለአፈር መሸርሸር እና ለዝገት የተጋለጡ ደካማ ነጥቦችን ይፈጥራል, እና የፓምፕ አፈፃፀምን ይጎዳል.

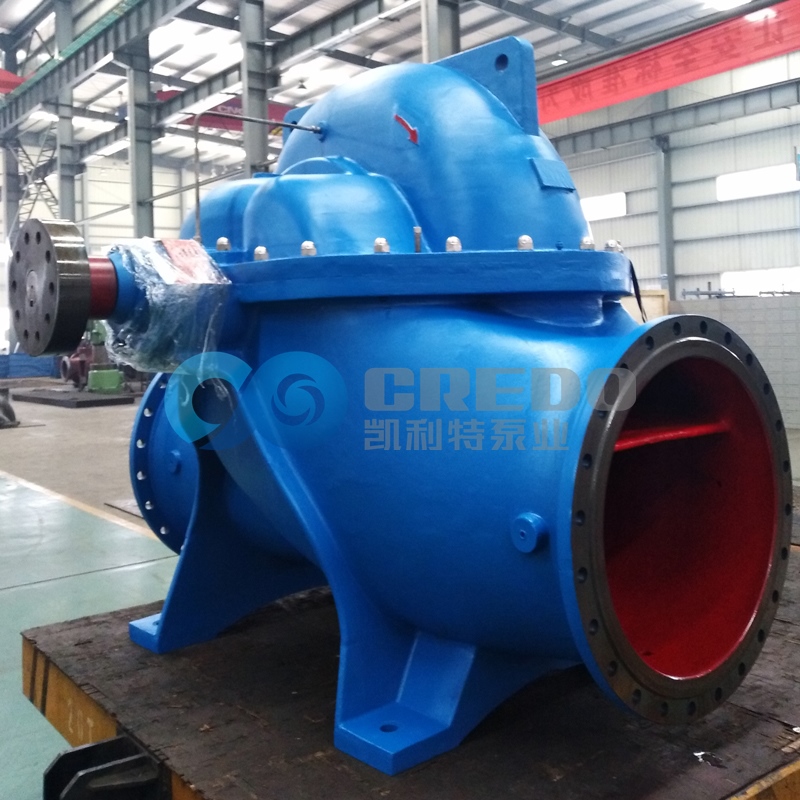

መቦርቦርን ለመቀነስ ስልቶችን መረዳት እና መተግበር የህብረተሰቡን የስራ ታማኝነት እና የአገልግሎት ህይወት ለመጠበቅ ወሳኝ ነው። የተሰነጠቀ መያዣ ፓምፖች .

በፓምፕ ውስጥ የካቪቴሽን ዓይነቶች

በፓምፕ ውስጥ መቦርቦርን ለመቀነስ ወይም ለመከላከል, ሊከሰቱ የሚችሉትን የተለያዩ የካቪቴሽን ዓይነቶች መረዳት አስፈላጊ ነው. እነዚህ ዓይነቶች የሚከተሉትን ያካትታሉ:

1.Vaporization cavitation. በተጨማሪም "classic cavitation" ወይም "net positive suction head available (NPSHA) cavitation" በመባልም ይታወቃል ይህ በጣም የተለመደ የካቪቴሽን አይነት ነው። የተከፈለ መያዣ ፓምፖች የፈሳሹን ፍጥነት ይጨምራሉ, በእንፋሎት መሳብ ቀዳዳ ውስጥ ሲያልፍ. የፍጥነት መጨመር የፈሳሽ ግፊትን ከመቀነስ ጋር እኩል ነው. የግፊት ቅነሳው አንዳንድ ፈሳሾች እንዲፈላ (እንፋሎት) እና የእንፋሎት አረፋ እንዲፈጠር ሊያደርግ ይችላል፣ ይህም በኃይል ይወድቃል እና ከፍተኛ ግፊት ያለበት ቦታ ላይ ሲደርሱ ጥቃቅን የድንጋጤ ሞገዶች ይፈጥራሉ።

2. ብጥብጥ መቦርቦር. በቧንቧ ሥርዓት ውስጥ እንደ ክርኖች፣ ቫልቮች፣ ማጣሪያዎች፣ ወዘተ ያሉ ክፍሎች ለተቀባው ፈሳሽ መጠን ወይም ተፈጥሮ ተስማሚ ላይሆኑ ይችላሉ፣ ይህ ደግሞ በፈሳሽ ውስጥ በሙሉ መታወክ፣ ሁከት እና የግፊት ልዩነት ይፈጥራል። እነዚህ ክስተቶች በፓምፑ መግቢያ ላይ ሲከሰቱ, የፓምፑን ውስጣዊ ክፍል በቀጥታ ሊሸረሽሩ ወይም ፈሳሹ እንዲተን ሊያደርጉ ይችላሉ.

3. Blade syndrome cavitation. በተጨማሪም "blade pass syndrome" በመባልም ይታወቃል, የዚህ ዓይነቱ ካቪቴሽን የሚከሰተው የኢምፕለር ዲያሜትሩ በጣም ትልቅ ከሆነ ወይም የፓምፕ መኖሪያው ውስጣዊ ሽፋን በጣም ወፍራም ከሆነ / የፓምፕ ውስጣዊው ዲያሜትር በጣም ትንሽ ነው. ሁለቱም ወይም ሁለቱም ሁኔታዎች በፓምፕ መኖሪያው ውስጥ ያለውን ቦታ (ማጽዳት) ተቀባይነት ካላቸው ደረጃዎች በታች ይቀንሳሉ. በፓምፕ መያዣው ውስጥ ያለው የንጽህና መጠን መቀነስ የፈሳሽ ፍሰት መጠን እንዲጨምር ያደርገዋል, በዚህም ምክንያት የግፊት መጠን ይቀንሳል. የግፊት ቅነሳው ፈሳሹ እንዲተን ሊያደርግ ይችላል, ይህም የአረፋ አረፋዎችን ይፈጥራል.

4.Internal recirculation cavitation. በመሃል የተከፈለ ፓምፕ በሚፈለገው የፍሰት መጠን ፈሳሹን ማስወጣት ሲያቅተው ፈሳሹ የተወሰነ ወይም ሙሉ በሙሉ በ impeller ዙሪያ እንዲዞር ያደርገዋል። እንደገና የሚዘዋወረው ፈሳሽ ዝቅተኛ እና ከፍተኛ ጫና በሚፈጥሩ አካባቢዎች ውስጥ ያልፋል፣ ይህም ሙቀትን፣ ከፍተኛ ፍጥነትን ይፈጥራል፣ እና የእንፋሎት አረፋ ይፈጥራል። የተለመደው የውስጥ ድጋሚ ምክንያት ፓምፑን በፓምፑ የሚወጣውን ቫልቭ ተዘግቶ (ወይም በዝቅተኛ ፍሰት መጠን) ማካሄድ ነው.

5. የአየር ማስገቢያ መቦርቦር. አየር ወደ ፓምፑ ውስጥ ባልተሳካ ቫልቭ ወይም ልቅ በሆነ መገጣጠሚያ በኩል ሊሳብ ይችላል. ፓምፑ ውስጥ ከገባ በኋላ አየሩ በፈሳሽ ይንቀሳቀሳል. የፈሳሹ እና የአየር እንቅስቃሴው ለፓምፑ ግፊት መጨመር ሲጋለጥ "የሚፈነዳ" አረፋ ሊፈጥር ይችላል.

ለ cavitation አስተዋፅኦ የሚያደርጉ ምክንያቶች - NPSH, NPSHA እና NPSHr

NPSH በተሰነጣጠሉ የኬዝ ፓምፖች ውስጥ መቦርቦርን ለመከላከል ቁልፍ ነገር ነው። NPSH በፓምፕ መግቢያው ላይ የሚለካው በእውነተኛው የመሳብ ግፊት እና በፈሳሹ የእንፋሎት ግፊት መካከል ያለው ልዩነት ነው። ፈሳሹ በፓምፑ ውስጥ እንዳይተን ለመከላከል የ NPSH ዋጋዎች ከፍ ያለ መሆን አለባቸው.

NPSHa በፓምፑ አሠራር ሁኔታ ውስጥ ትክክለኛው NPSH ነው. የተጣራ ፖዘቲቭ የመምጠጥ ጭንቅላት ያስፈልጋል (NPSHr) መቦርቦርን ለማስወገድ በፓምፕ አምራቹ የተገለጸው ዝቅተኛው NPSH ነው። NPSHa የፓምፑን የመሳብ ቧንቧ, መጫኛ እና የአሠራር ዝርዝሮች ተግባር ነው. NPSHr የፓምፕ ዲዛይን ተግባር ሲሆን እሴቱ በፓምፕ ሙከራ ይወሰናል. NPSHr በሙከራ ሁኔታዎች ውስጥ ያለውን ጭንቅላት ይወክላል እና ብዙውን ጊዜ መቦርቦርን ለመለየት በፓምፕ ጭንቅላት (ወይም ባለብዙ ስቴጅ ፓምፖች የመጀመሪያ ደረጃ impeller ራስ) እንደ 3% ጠብታ ይለካል። መቦርቦርን ለማስወገድ NPSHa ሁልጊዜ ከ NPSHr የበለጠ መሆን አለበት።

Cavitation ለመቀነስ ስልቶች - መቦርቦርን ለመከላከል NPSHa ይጨምሩ

NPSHa ከ NPSHr የበለጠ መሆኑን ማረጋገጥ መቦርቦርን ለማስወገድ ወሳኝ ነው። ይህ ሊሳካ የሚችለው በ:

1. ከተሰነጣጠለው መያዣው / ማጠራቀሚያው አንጻር የተከፈለውን የፓምፕ ቁመት ዝቅ ማድረግ. በመምጠጥ ማጠራቀሚያ / ማጠራቀሚያ ውስጥ ያለው የፈሳሽ መጠን ሊጨምር ወይም ፓምፑ ዝቅተኛ ሊሆን ይችላል. ይህ NPSHa በፓምፕ መግቢያ ላይ ይጨምራል.

2. የመሳብ ቧንቧው ዲያሜትር ይጨምሩ. ይህ በቋሚ ፍሰት ፍጥነት የፈሳሹን ፍጥነት ይቀንሳል፣ በዚህም በቧንቧ እና በመገጣጠሚያዎች ላይ የሚደርሰውን የጭንቅላት ኪሳራ ይቀንሳል።

2.በመገጣጠሚያዎች ውስጥ የጭንቅላትን ኪሳራ ይቀንሱ. በፓምፕ መሳብ መስመር ውስጥ ያሉትን የመገጣጠሚያዎች ብዛት ይቀንሱ. በመገጣጠሚያዎች ምክንያት የሚደርሰውን የጭንቅላት ኪሳራ ለመቀነስ የሚረዱ እንደ ረጅም ራዲየስ ክርኖች፣ ሙሉ ቦረቦረ ቫልቮች እና የተለጠፉ መቀነሻዎችን ይጠቀሙ።

3.በተቻለ መጠን በሴንትሪፉጋል ፓምፖች ውስጥ መቦርቦር ስለሚያስከትሉ ስክሪን እና ማጣሪያዎችን በፓምፕ መምጠጫ መስመር ላይ ከመጫን ይቆጠቡ። ይህንን ማስቀረት ካልተቻለ በፓምፕ መምጠጫ መስመር ላይ ያሉ ስክሪኖች እና ማጣሪያዎች በመደበኛነት መፈተሽ እና መጸዳታቸውን ያረጋግጡ።

5. የእንፋሎት ግፊትን ለመቀነስ የተቀዳውን ፈሳሽ ማቀዝቀዝ.

መቦርቦርን ለመከላከል NPSH Marginን ይረዱ

NPSH ህዳግ በ NPSHA እና NPSHr መካከል ያለው ልዩነት ነው። አንድ ትልቅ የ NPSH ህዳግ የመቦርቦርን አደጋ ይቀንሳል ምክንያቱም NPSHa በተለዋዋጭ የአሠራር ሁኔታዎች ምክንያት ከመደበኛ የስራ ደረጃ በታች እንዳይወድቅ ለመከላከል የደህንነት ሁኔታን ይሰጣል። የ NPSH ህዳግ ላይ ተጽእኖ የሚያሳድሩ ነገሮች ፈሳሽ ባህሪያት, የፓምፕ ፍጥነት እና የመሳብ ሁኔታዎችን ያካትታሉ.

አነስተኛውን የፓምፕ ፍሰት መጠበቅ

ሴንትሪፉጋል ፓምፕ ከተጠቀሰው ዝቅተኛ ፍሰት በላይ እየሰራ መሆኑን ማረጋገጥ መቦርቦርን ለመቀነስ ወሳኝ ነው። የተከፈለ መያዣ ፓምፕ ከተገቢው የፍሰት ወሰን በታች (የሚፈቀደው የስራ ቦታ) ማሰራት ዝቅተኛ ግፊት ያለው ቦታ የመፍጠር እድልን ይጨምራል ይህም መቦርቦርን ያመጣል.

Cavitation ን ለመቀነስ የኢምፔለር ንድፍ እሳቤዎች

የሴንትሪፉጋል ፓምፕ ለካቪቴሽን የተጋለጠ መሆን አለመሆኑን የኢምፔለር ንድፍ ወሳኝ ሚና ይጫወታል. ትንሽ ምላጭ ያላቸው ትላልቅ impellers ያነሰ ፈሳሽ ማጣደፍ ለማቅረብ አዝማሚያ, ይህም cavitation ስጋት ይቀንሳል. በተጨማሪም፣ ትላልቅ የመግቢያ ዲያሜትሮች ወይም የተለጠፈ ምላጭ ያላቸው አስመጪዎች የፈሳሹን ፍሰት በተቀላጠፈ ሁኔታ ለመቆጣጠር ይረዳሉ፣ ይህም ብጥብጥ እና አረፋ መፈጠርን ይቀንሳል። የካቪቴሽን መጎዳትን የሚቃወሙ ቁሳቁሶችን መጠቀም የመንኮራኩሩን እና የፓምፑን ህይወት ሊያራዝም ይችላል.

የፀረ-ካቪቴሽን መሳሪያዎችን መጠቀም

እንደ ዥረት ማስተካከያ መለዋወጫዎች ወይም የካቪቴሽን ማፈኛ መስመሮች ያሉ ፀረ-ካቪቴሽን መሳሪያዎች መቦርቦርን በመቀነስ ረገድ ውጤታማ ናቸው። እነዚህ መሳሪያዎች በ impeller ዙሪያ ያለውን ፈሳሽ ተለዋዋጭ በመቆጣጠር, አንድ steadier ፍሰት በመስጠት እና መቦርቦርን የሚፈጥሩትን ብጥብጥ እና ዝቅተኛ ግፊት አካባቢዎች በመቀነስ ይሰራሉ.

መቦርቦርን ለመከላከል ትክክለኛው የፓምፕ መጠን አስፈላጊነት

ትክክለኛውን የፓምፕ አይነት መምረጥ እና ለአንድ የተወሰነ መተግበሪያ ትክክለኛውን መጠን መለየት መቦርቦርን ለመከላከል በጣም አስፈላጊ ነው. ከመጠን በላይ የሆነ ፓምፕ በዝቅተኛ ፍሰቶች ላይ በተቀላጠፈ ሁኔታ ላይሰራ ይችላል, ይህም የመቦርቦርን አደጋ ይጨምራል, አነስተኛ መጠን ያለው ፓምፕ የውሃ ፍሰት መስፈርቶችን ለማሟላት ጠንክሮ መሥራት አለበት, ይህም የመቦርቦርን እድል ይጨምራል. ትክክለኛው የፓምፕ ምርጫ ፓምፑ በተጠቀሰው የአሠራር ክልል ውስጥ መስራቱን ለማረጋገጥ ከፍተኛ, መደበኛ እና ዝቅተኛ የፍሰት መስፈርቶች, የፈሳሽ ባህሪያት እና የስርዓት አቀማመጥ ዝርዝር ትንታኔን ያካትታል. ትክክለኛው መጠን መቦርቦርን ይከላከላል እና የፓምፑን ውጤታማነት እና አስተማማኝነት በህይወት ዑደቱ ውስጥ ይጨምራል.
